性能指标
除非特别指出，所有规格在10V供电及25℃室温下测得；
| 指标名称 | 单位 | 参数 | ||
| 型号 | -- | MSP1030-200 | MSP1030-1000 | MSP1030-5000 |
| 量程 | Pa | 0~200k | 0~1M | 0~5M |
| 压力类型 | -- | 绝压 | 绝压 | 绝压 |
| 过载压力 | -- | 2倍 | 2倍 | 2倍 |
| 精度等级(含非线性、迟滞、重复性) | %.F.S | 0.4 | 0.4 | 0.4 |
| 非线性 | %.F.S | <0.15 | <0.1 | <0.1 |
| 迟滞 | %.F.S | <0.1 | <0.1 | <0.1 |
| 重复性 | %.F.S | <0.1 | <0.1 | <0.1 |
| 热零点漂移-20℃~+85℃ | ℃ | -2~+2 | -2~+2 | -2~+2 |
| 热零灵敏度漂移-20℃~+85℃ | ℃ | -2~+2 | -2~+2 | -2~+2 |
| 谐振频率 | kHz | >200 | >500 | >500 |
| 供电电压 | V | 10 | 10 | 10 |
| 灵敏度 | mV/KPa typ | 1 | 0.2 | 0.05 |
| 零位 | mV | -20~+20 | -20~+20 | -20~+20 |
| 工作温度(可定制) | ℃ | -20~+85 | -20~+85 | -20~+85 |
| 贮存温度 | ℃ | -55~+150 | -55~+150 | -55~+150 |
| 破裂压力 | Pa | 1MP | 5M | 20M |
| 电桥电阻 | kΩ | 6±1 | 6±1 | 6±1 |
应用领域
● 航空、航天液压领域、供氧系统
● 除冰系统、动力系统
● 工业过程控制

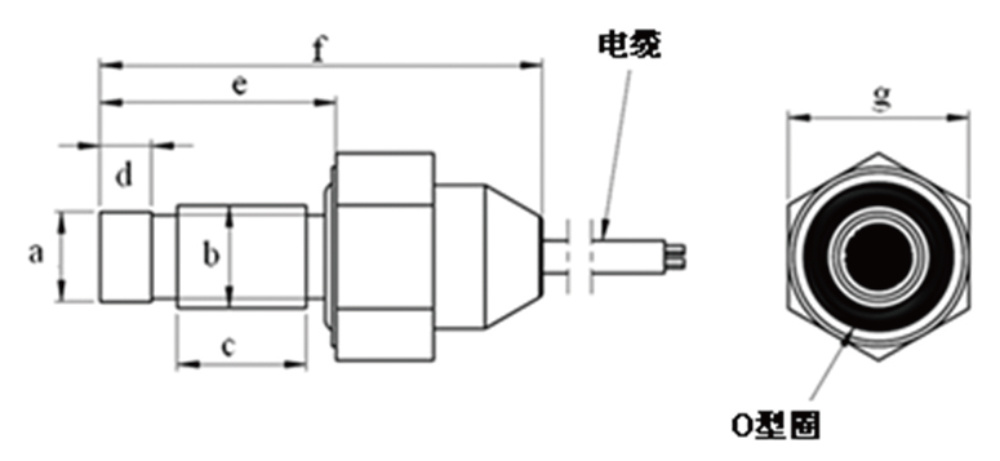

外形尺寸及接线定义
| MSP1030 | a | b | C | d | e | f | g |
| 单位 ：mm | Φ3.86 | M5 | 5.47 | 2.45 | 11.13 | 18.85 | 7.92 |
| 输出接口接线定义 | ||
| 连接器定义 | 符号定义 | 符号说明 |
| 1红线 | VCC+ | 电源正 |
| 2黑线 | GND | 电源地 |
| 3绿线 | OUT+ | 信号输出正 |
| 4白线 | OUT- | 信号输出负 |
