性能指标
测试条件(除非另有说明):常温，12V±1V。
| 指标特性 | 单位 | MSV3008-02 | MSV3008-10 | ||
| 量程 | g | ±2 | ±10 | ||
| 频率响应范围 | Hz | 0~100 | 0~100 | ||
| 横向灵敏度 | % | ≤5 | ≤5 | ||
| 零位输出 | mA | 12±0.4 | 12±0.4 | ||
| 灵敏度 | mA/g | 4±0.1 | 0.8±0.04 | ||
| 输出范围 | mA | （4±0.5）~（20±0.5） | |||
| 非线性 | %FS | <1 | |||
| 工作电流 | mA | ≤100 | |||
| 自检控制 | / | 默认：高电平工作，低电平自检 | |||
| 绝缘电阻 | V | DC500V，>100MΩ | |||
| 交流耐压 | V | AC2500V/50Hz/60s,漏电流<4mA | |||
| 环境特性 | 物理特性 | ||||
| 工作温度 | ℃ | -40~+85 | 壳体材料 | -- | 304不锈钢 |
| 贮存温度 | ℃ | -55~+125 | 重量 | kg | ≤2 |
| 冲击 | g | 200（3ms） | 安装方式 | -- | 2*011安装孔 |
| 防护等级 | -- | IP68 | 接口形式 | -- | 圆形连接器 |
应用领域
●转向架失稳检测、车体平顺性检测

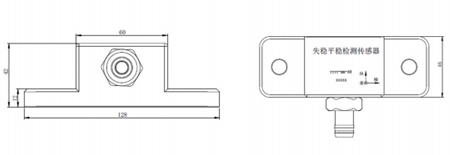

外形尺寸及接线定义
| 输出接口接线定义 | ||
| 连接器定义 | 信号名称 | 出线颜色 |
| 1 | 电源+ | 红色 |
| 2 | 电源- | 黑色 |
| 3 | 自检控制 | 蓝色 |
| 4 | 纵向加速度信号+ | 黄色 |
| 5 | 横向加速度信号+ | 绿色 |
| 6 | 垂向加速度信号+ | 紫色 |
| 7 | 加速度信号- | 白色 |
| 8 | 屏蔽层 | — |
