性能指标
| 性能参数 | 单位 | MSA300D/DA-05 | MSA300D/DA-15 | MSA300D/DA-30 | MSA300D/DA-50 | MSA300D/DA-100 | MSA300D/DA-200 |
| 量程 | g | ±5 | ±15 | ±30 | ±50 | ±100 | ±200 |
| 零偏 | mg | ≤20 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 |
| 标度因数 | LSB/g | 149800~150200 | 198000~202000 | 98000~102000 | 58000~62000 | 28000~32000 | 13000~17000 |
| 零偏线性度 | mg | ≤0.1/0.1 | ≤0.3/0.2 | ≤0.4/0.3 | ≤0.5/0.4 | ≤1/0.8 | ≤2/~ |
| 零偏重复性 | mg | ≤0.1/0.1 | ≤0.3/0.2 | ≤0.4/0.3 | ≤0.5/0.4 | ≤1/0.8 | ≤2/~ |
| 零偏温度系数 | mg/℃ | ≤0.2 | ≤0.5 | ≤0.5 | ≤0.5 | ≤1.5 | ≤1.5 |
| 标度因数重复性 | ppm | ≤100 | ≤100 | ≤100 | ≤200 | ≤500 | ≤500 |
| 标度因数稳定性 | ppm | ≤100 | ≤100 | ≤100 | ≤200 | ≤500 | ≤500 |
| 标度因数温度系数 | ppm/℃ | ≤100 | ≤100 | ≤300 | ≤300 | ≤600 | ≤100 |
| 标度因数非线性 | %FS | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| 交叉耦合 | % | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 带宽 | HZ | 5~300 | 5~500 | 5~500 | 5~500 | 5~500 | 5~500 |
| 分辨率 | mg | ≤0.2 | ≤0.5 | ≤0.5 | ≤0.8 | ≤1 | ≤1.2 |
| 外形尺寸 | mm×mm×mm | 6.0×6.0×1.9 | |||||
| 封装 | 陶瓷封装（LCC16） | ||||||
| 输出形式 | SPI数字输出 | ||||||
| 工作电压范围 | V | 4.9~5.1（典型值5） | |||||
| 工作温度 | ℃ | -45~85 | |||||
| 储存温度 | ℃ | -55~125 | |||||
应用领域
● 惯性测量:惯性制导、组合导航、过载测量
● 倾斜测量:天线测姿、平台测量、倾角测试
● 振动测量:机械设备、桥梁大坝、安全测试

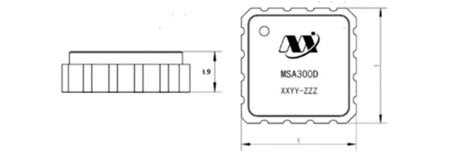

主要尺寸及接口定义
| 引脚序号 | 定 义 | 说 明 |
| 1 | GND | 地 |
| 2 | DVDD | 芯片数字电源 |
| 3 | VDDIO | 芯片数字 I/O 电源(1.7V~VDD) |
| 4 | SCLK | SPI Clock |
| 5 | DOUT | SPI MISO |
| 6 | DIN | SPI MOSI |
| 7 | SSB | SPI从设备选择 |
| 8 | EN | 芯片使能 5V 高电平有效 |
| 10 | GND | 地 |
| 12 | HVREF | 高电压参考 |
| 13 | GND | 地 |
| 14 | ADCREF | ADC参考电压 |
| 15 | DVDD | 芯片数字电源 |
| 9 11 16 | NC | 不连接 |
