性能指标
测试条件（除非另有说明）：常温，5V±0.1V。
| 指标特性 | 单位 | MSA1000A-02 | -10 | -30 | -50 | -100 | -200 | -500 | -1000 | -2000 |
| 量程 | g | ±02 | ±10 | ±30 | ±50 | ±100 | ±200 | ±500 | ±1000 | ±2000 |
| 频率响(±5%) | Hz | 0~250 | 0~1000 | 0~1500 | 0~1500 | 0~2000 | 0~2000 | 0~3000 | 0~3000 | 0~3000 |
| 频率响应(±3dB) | Hz | 0~800 | 0~2000 | 0~3000 | 0~5000 | 0~6000 | 0~7000 | 0~10000 | 0~10000 | 0~10000 |
| 谐振频率 kHz | kHz | 1.3 | 2.7 | 5.5 | 5.5 | 9.8 | 9.8 | 18.0 | 25.5 | 25.5 |
| 零位输出 | V | 2.5±0.1 | 2.5±0.1 | 2.5±0.1 | 2.5±0. | 2.5±0.1 | 2.5±0.1 | 2.5±0.1 | 2.5±0.1 | 2.5±0.1 |
| 灵敏度@160Hz | mV/g | 1000±20 | 200±10 | 66.7±3 | 40±2 | 20±1 | 10±1 | 4±0.4 | 2±0.2 | 1±0.1 |
| 分辨率(Typ.) | mg | 0.1 | 0.3 | 1 | 2.5 | 5 | 10 | 20 | 30 | 50 |
| 噪声谱密度(Typ.) | μV/√Hz | 5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 非线性 | %FS | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤1 | ≤1 | ≤1 |
| 热零点漂移 | %FS/℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 |
| 热灵敏度漂移 | %/℃ | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 |
| 电压输出范围 | V | (0.5±0.1)~(4.5±0.1) | ||||||||
| 电气特性 | 环境特性 | 物理特性 | ||||||||
| 工作电压 | V | 5±0.1 | 工作温度 | ℃ | -55~+125 | 壳体材料 | -- | 铝合金 | ||
| 工作电流 | mA | 7（Typ.） | 贮存温度 | ℃ | -55~+125 | 重量 | g | ≤（线缆重量12g/米） | ||
| 绝缘电阻 | MΩ | ＞100（@100VDC） | 冲击（半正弦） | g | 5000 | 安装方式 | -- | M1.6螺钉安装 | ||
| 输出阻抗 | Ω | ≤10 | 正弦/随机振动 | -- | 100gpk,20·2000Hz/40grms 20~2000Hz |
接口形式 | -- | 四芯屏蔽线缆（可配连接器） | ||
应用领域
● 航空、航天领域
● 兵器、轨道交通领域
● 产品结构振动测试、模态分析、健康监测

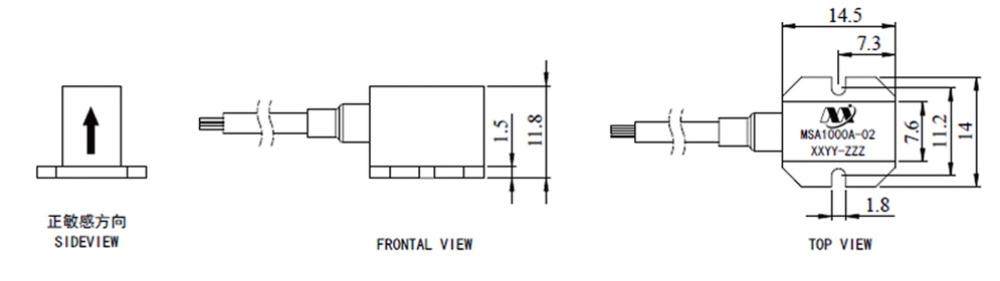

外形尺寸及接线定义
| 输出接口接线定义 | ||
| 红线 | VCC | 电源 |
| 黑线 | GND | 地 |
| 绿线 | VOUT | 输出 |
