性能指标
测试条件（除非另有说明）:常温，5V。
| 指标特性 | 单位 | MSV6000-02 | -05 | -10 | -30 | -50 | -100 | -200 | -500 | -1000 | -100000 |
| 量程 | g | ±02 | ±5 | ±10 | ±30 | ±50 | ±100 | ±200 | ±500 | ±1000 | ±10000 |
| 带宽 | Hz | 0~250 （±5%） |
0~500 （±5%） |
0~1000 （±5%） |
0~1500 （±5%） |
0~1500 （±5%） |
0~3000 （±1dB） |
0~3000 （±1dB） |
0~5000 （±1dB） |
0~5000 （±1dB） |
0~7000 （±3dB） |
| 谐振频率 | kHz | 1.3 | 1.7 | 2.7 | 5.5 | 5.5 | 9.8 | 9.8 | 18.0 | 25.8 | 50.0 |
| 带内噪声密度 | μV/√Hz | 5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 偏值 | V | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 |
| 偏值年稳定性典型值 | mg,typ | 1.5 | 3 | 7.5 | 22 | 37.5 | 75 | 150 | 375 | 750 | 7500 |
| （最大值） | （max） | （＜5） | （＜15） | （＜25） | （＜75） | （＜125） | （＜250） | （＜500） | （＜1250） | （＜2500） | （＜25000） |
| 偏值重复性 | mg | ＜0.2 | ＜0.5 | ＜0.75 | ＜3.0 | ＜4.0 | ＜10 | ＜15 | ＜30 | ＜75 | ＜500 |
| 偏值温度系数 | mg/℃ | ＜0.2 | ＜0.5 | ＜0.8 | ＜2.0 | ＜4.0 | ＜10 | ＜20 | ＜30 | ＜75 | ＜500 |
| 灵敏度 | mV/g | 1000±8 | 400±5 | 200±2 | 66.6±1 | 40±1 | 20±1 | 10±1 | 4±0.3 | 2±0.3 | 0.2±0.03 |
| 灵敏度年稳定性典型值 | ppm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 1500 | 3000 | 5000 |
| （最大值） | （1000） | （1000） | （1000） | （1000） | （1000） | （1000） | （1000） | （5000） | （5000） | （8000） | |
| 灵敏度温度系数 | ppm/℃ | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| 交叉耦合 | mrad(max) | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 |
| 分辨率 | mg | 0.1 | 0.2 | 0.3 | 1 | 2.5 | 5 | 10 | 20 | 30 | 200 |
| 非线性 | % of FS | ＜0.5 | ＜0.5 | ＜0.5 | ＜0.5 | ＜0.5 | ＜0.5 | ＜0.5 | ＜1 | ＜1 | ＜4 |
| 工作温度 | ℃ | -55~+125 | |||||||||
| 冲击 | g | 10,000g（2ms半正弦，每方向3次冲击） | |||||||||
| 恢复时间 | ms | ＜1ms（1000g，1ms半正弦冲击） | |||||||||
| 振动 | Hz | 20g rms，30~2000Hz（随机噪声，每方向30分钟） | |||||||||
| 静电等级 | Class 2（MIL-STD-833-G，1 Method 3015.7），HBM 2kV | ||||||||||
| 工作电压 | V | 3V-7V（典型值5V） | |||||||||
| 尺寸 | mm | 9×9×2.6 | |||||||||
| 重量 | g | ＜1 | |||||||||
应用领域
● 航空、航天、兵器、轨交、产品结构振动测试、模态分析、健康监测

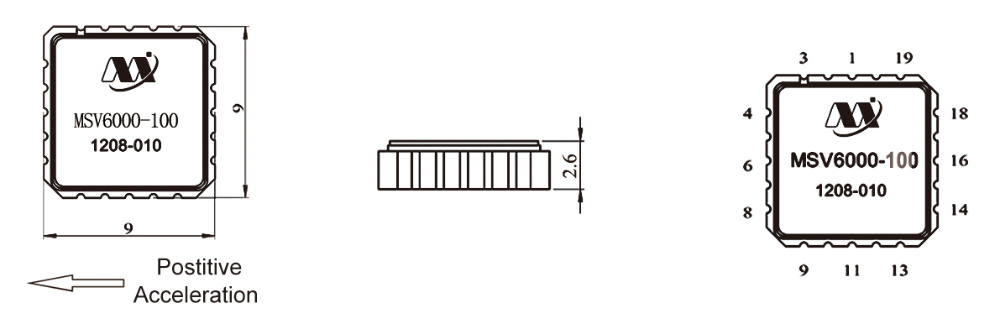

外形尺寸及接线定义
| 输出接口接线定义 | ||
| 2 | VCC | 电源 |
| 3 | GND | 地 |
| 15 | SST | 自检 |
| 16 | Vout | 传感器输出(固定宽度) |
| 17 | ORG-out | 传感器滤波输出(宽带可调) |
| 18 | ECAP | 滤波电容接口(½Vcc) |
| 20 | GND | 地 |
