性能指标
测试条件（除非另有说明）：常温，15V±1V。
| 指标名称 | 单位 | 参数 |
| 量程 | MPa | 0~1,0~5 |
| 压力类型 | / | 绝压 |
| 响应频率 | kHz | 5 |
| 过载压力 | / | 1.5倍 |
| 精度等级 | %.F.S | 0.5(-40~85),1(-55~125) |
| 非线性 | %.F.S | <0.2 |
| 迟滞 | %.F.S | <0.1 |
| 重复性 | %.F.S | <0.1 |
| 供电电压 | VDC | 8~36(典型值15VDC) |
| 信号输出 | 电压( VDC ) | 0.5~4.5 |
| 电 压 ( mV ) | 差分信号输出 | |
| 重量 | g | 30 |
| 工作温度 | c | -55~125 |
| 贮存温度 | ℃ | -55~150 |
应用领域
● 航空、航天压力动态监测
● 风洞试验
● 工业过程控制

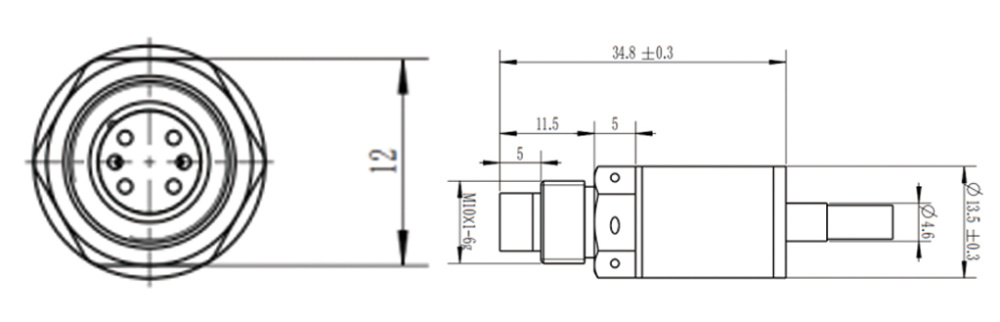

外形尺寸及接线定义
| 传感器输出接线定义(差分信号) | ||
| 序号 | 线缆颜色 | 定义说明 |
| 1 | 红 | 电源正 |
| 2 | 黑 | 电源负 |
| 3 | 绿 | 信号输出+ |
| 4 | 百 | 信号输出- |
| 传感器输出接线定义(电压) | ||
| 序号 | 线缆颜色 | 定义说明 |
| 1 | 红 | 电源正 |
| 2 | 黑 | 电源负 |
| 3 | 绿 | 信号输出 |
