性能指标
| 性能参数 | 单位 | MSG300D(三轴微陀螺) |
| 量程 | °/s | ±300(±300~±3600可调) |
| 零偏稳定性 | °/h | ≤20 |
| 零偏重复性 | °/h | ≤20 |
| 零偏不稳定性 | °/h | ≤10 |
| 角度随机游走 | /√h | ≤0.6 |
| 零偏温度系数 | °/s/℃ | ≤0.002 |
| 标度因数重复性 | ppm | ≤100 |
| 标度因数温度系数 | ppm/℃ | ≤40 |
| 标度因数非线性 | %FS | ≤0.01 |
| 带宽 | HZ | ≤150 |
| 分辨率 | °/s | ≤0.015 |
| 启动时间 | s | ≤1 |
| 外形尺寸 | mm×mm×mm | 6.0×6.0×2.0 |
| 封装 | 陶瓷封装(LCC16) | |
| 输出形式 | SPI数字输出 | |
| 工作电压范围 | V | 3.3 |
| 工作温度 | ℃ | -45~85 |
| 储存温度 | ℃ | -55~105 |
应用领域
● 惯性导航：惯性制导、组合导航、平台稳定
● 短期导航：飞行控制、遥测遥控
● 姿态控制：无人机、天线定向

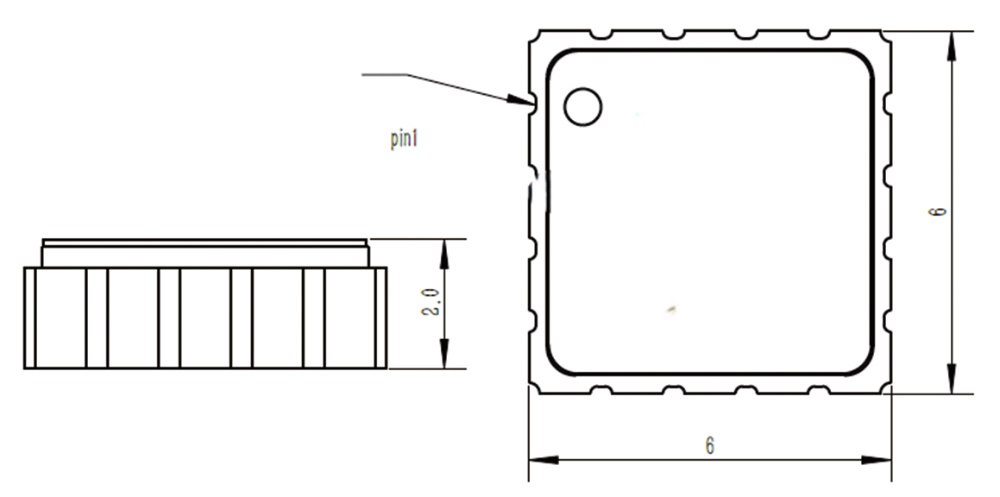

主要尺寸及接口定义
| 引脚序号 | 定义 | 说明 |
| 1 | GND | 地 |
| 2 | DVDD | 芯片数字电源 |
| 3 | VDDIO | 芯片数字I/O电源(1.7V-VDD) |
| 4 | SCLK | SPI Clock |
| 5 | DOUT | SPI MISO |
| 6 | DIN | SPI MOSI |
| 7 | SSB | SPI从设备选择 |
| 8 | EN | 芯片使能5V高电平有效 |
| 10 | GND | 地 |
| 12 | HVREF | 高电压参考 |
| 13 | GND | 地 |
| 14 | ADCREF | ADC参考电压 |
| 15 | DVDD | 芯片数字电源 |
| 91116 | NC | 不连接 |
