单轴微加速度计

单轴微加速度计

产品型号：

MSA6000

产品特点
● 超小体积，LCC20封装
● ±2~±200g量程
● 低噪声
● 优秀的长期稳定性
● 严酷环境适应性（冲击、振动、温度）
立即咨询
文件下载

性能指标

测试条件（除非另有说明）:+25℃.+5Vdc。保留对产品手册进行修改且不另行通知的权利。

指标特性 单位 MSA6000-02 -05 -10 -15  -30  -50  -100  -200
量程 g  ±2 ±5 ±10 ±15 ±30 ±50 ±100 ±200
偏值 mg <10 <20 <50 <100 <150 <250 <500 <1000
偏值稳定性 mg <0.1 <0.3 <0.5 <0.75 <1 <2 <5 <10
偏值重复性 mg <0.1 <0.3 <0.5 <0.75 <1.5 <2.5 <5.0 <10
偏值温度系数 mg/℃ <0.1 <0.3 <0.5 <0.75 <1.2 <2.5 <5.0 <10
标度因数 mV/g 1000±8 400±2 200±2 133.3±1 66.6±1 40±1 20±1 10±1
标度因数年稳定性 ppm 300  300 300 300  300  300  300  300
标度因数温度系数 ppm/℃ 100  100 100 100  100  100  100  100
交叉耦合 mrad Max <10 <10 <10 <10 <10 <10 <10 <10
%Max <1 <1
<1
<1 <1 <1 <1
分辨率 mg 0.05  0.1        0.3 0.5  1.0  2.5  5.0  10
非线性 %of FS <0.2 <0.2       <0.3 <0.3 <0.3 <0.5 <0.5 <0.5
带宽 Hz 0~250 0~250     0~250 0~500   0~500 0~500 0~500 0~500
谐振频率 kHz 1.3 2.7 2.7 3.8 5.5 5.5 9.8 9.8
工作温度范围 -℃55~+125℃
冲击 20000g(0.15ms半正弦冲击，每个方向三次)
恢复时间 <1ms(1000g,1ms半正弦冲击)
振动 20g rms,20-2000Hz(随机报动，每个方向30分钟)
封装 气密封装
  ESD敏感度 Class 2.HBM 2KV
电源电压范围 3.0-7.0 VDC(典型值为5.0 VDC)
输出摆幅 0.5-4.5 VDC@5.0 VDC电源电压(2.5V±10mv @0g)
工作电流 <6mA@5.0 VDC
输出阻抗/负载 Max 50pF at Vout(pin 16)and Max 100μFGND(pin 20)
重量 <1克
体积 Typ 9.0x9.0×2.6mm(0.35x0.35x0.101inch)

应用领域

● 航姿参考系统（AHRS） 惯性制导 定向钻井 倾斜&倾角测量

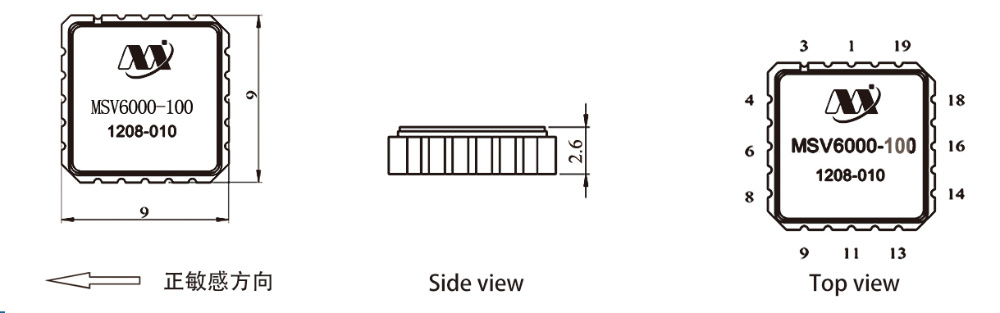

外形尺寸及接线定义

输出接口接线定义
2 VCC 电源
3 GND 地
15 SST 自检
16 Vout 传感器输出(固定宽度)
17 ORG-out 传感器滤波输出(宽带可调)
18 ECAP 滤波电容接口(½Vcc)
20 GND 地
