产品介绍
MSG360J微陀螺是一款高精度三轴陀螺仪，体积小、重量轻、功耗低。经过全工作温区精准补偿，可以满足全工作温区的性能需求，具有较高的环境适应性。
性能指标
| 陀 螺 | 系 统 | ||||
| 量程 | ±250 | °/s | 供电电压 | 5V±0.3 | V |
| 零偏 | ≤150 | °/h | 工作温度范围 | -45~85 | ℃ |
| 角度随机游走 | ≤0.2 | °/√h | 抗冲击 | ≥2000 | g |
| 零偏不稳定性 | ≤1.5 | °/h | 振动 | ≥20 | g |
| 零偏稳定性(1σ) | ≤25 | °/h | 尺寸 | 23×25.6×10 | mm |
| 零偏重复性(1σ) | ≤15 | °h | 重量 | ≤30 | g |
| 标度因数非线性 | ≤100 | ppm | 输出电气特性 | RS422 | -- |
| 带宽 | 260 | Hz | 输出接口 | 甩线 | -- |
应用领域
● 惯性导航：惯性制导、组合导航、平台稳定
● 短期导航：飞行控制、遥测遥控
● 姿态控制：无人机、天线定向

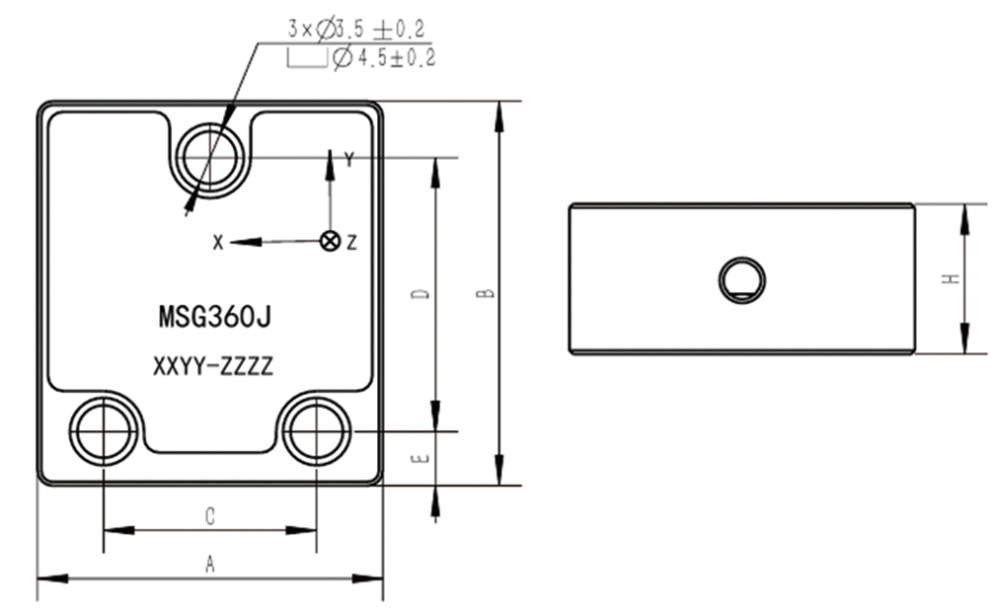

主要尺寸及接口定义
| 代号 | 数 值 ( mm |
| A | 23±0.3 |
| B | 25.6+0.3 |
| C | 14.2+0.1 |
| D | 18.25+0.1 |
| E | 3.6±0.1 |
| H | 10±0.3 |
| 导线颜色 | 定义 | 说明 |
| 红 | +5V | 电源正 |
| 黑 | GND | 电源地 |
| 白 | RX+ | RS422接收正 |
| 棕 | RX- | RS422接收负 |
| 绿 | TX- | RS422发送负 |
| 黄 | TX+ | RS422发送正 |
