| 性能参数 | 单位 | MSA300D-02 | MSA300D-15 | MSA300D-30 | MSA300D-50 | MSA300D-100 |
| 量程 | g | ±2 | ±15 | ±30 | ±50 | ±100 |
| 零偏 | mg | ≤20 | ≤50 | ≤50 | ≤50 | ≤50 |
| 标度因数 | LSB/g | 1498000~1502000 | 198000-202000 | 98000-102000 | 58000-62000 | 28000-32000 |
| 零偏稳定性 | mg | ≤0.1 | ≤0.3 | ≤0.4 | ≤0.5 | ≤1 |
| 零偏重复性 | mg | ≤0.1 | ≤0.3 | ≤0.4 | ≤0.5 | ≤1 |
| 零偏温度系数 | mg/℃ | ≤0.2 | ≤0.5 | ≤0.5 | ≤0.5 | ≤1.5 |
| 标度因数重复性 | ppm | ≤300 | ≤300 | ≤300 | ≤300 | ≤600 |
| 标度因数稳定性 | ppm | ≤300 | ≤300 | ≤300 | ≤300 | ≤600 |
| 标度因数温度系数 | ppm/℃ | ≤100 | ≤100 | ≤300 | ≤300 | ≤600 |
| 标度因数非线性 | %FS | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| 交叉耦合 | % | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 带宽 | HZ | 5~300 | 5~500 | 5~500 | 5~500 | 5~500 |
| 分辨率 | mg | ≤0.2 | ≤0.5 | ≤0.5 | ≤0.8 | ≤1 |
| 外形尺寸 | mm×mm×mm | 6.0×6.0×2.0 | ||||
| 封装 | 陶瓷封装(LCC16) | |||||
| 输出形式 | SPl数字输出 | |||||
| 工作电压范围 | V | 4.9~5.1(典型值5) | ||||
| 工作温度 | ℃ | -45~85 | ||||
| 储存温度 | ℃ | -55~125 |
应用领域
● 惯性导航：惯性制导、组合导航、过载测量
● 倾斜测量：天线测资、平台测量、倾角测试
● 振动测量：机械设备、桥梁大坝、安全测试

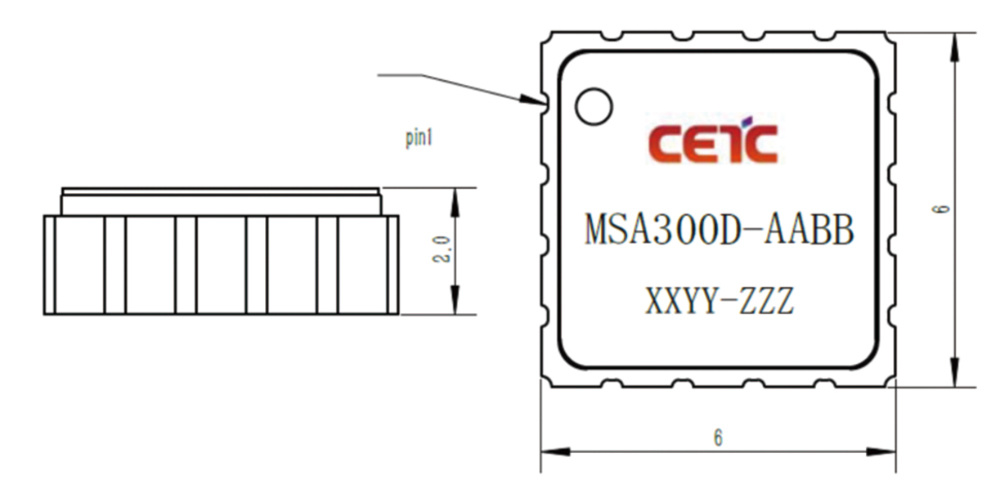

主要尺寸及接口定义
| 引脚序号 | 定义 | 说明 |
| 1 | GND | 地 |
| 2 | DVDD | 芯片数字电源 |
| 3 | VDDIO | 芯片数字I/O电源(1.7V-VDD) |
| 4 | SCLK | SPI Clock |
| 5 | DOUT | SPI MISO |
| 6 | DIN | SPI MOSI |
| 7 | SSB | SPI从设备选择 |
| 8 | EN | 芯片使能5V高电平有效 |
| 10 | GND | 地 |
| 12 | HVREF | 高电压参考 |
| 13 | GND | 地 |
| 14 | ADCREF | ADC参考电压 |
| 15 | DVDD | 芯片数字电源 |
| 9 11 16 | NC | 不连接 |
